Généris : visualiser une tension variable

L'interface ESAO sera munie d'au moins un adaptateur Voltmètre (branché en voie 1).
Il est préférable de relier la masse de l'interface au commun du générateur (borne négative).

1. Réglage des paramètres d'acquisition

• Tests et calibrages régler l'alimentation sur sa valeur minimale (soit 0 V d'amplitude) puis sélectionner chaque adaptateur, vérifier le choix du calibre et cliquer sur Réglage du zéro

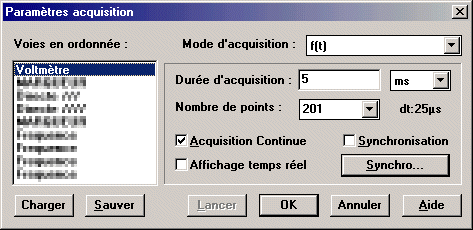

• Paramètres d'acquisition : il faut régler le mode d'acquisition, la (les) voie(s) en ordonnée, la durée d'acquisition et le nombre de points ; on valide le tableau ci-dessous en cliquant sur OK :

•  Acquisition : elle se fait en cliquant sur l'icone ou par Acquisition / Lancement et s'interrompt en appuyant sur la touche Echap

2.  Affichage et exploitation des courbes obtenues

Après un clic droit sur le fond de l'écran, cliquer (à gauche) pour sélectionner Représentation... et choisir Automatique dans la case Echelles .

Pour effectuer des mesures sur l'écran (période, tension...), utiliser l'outil pointeur relatif

Pour exporter les mesures dans un autre logiciel (traitement de textes, tableur...), il faut sélectionner Affichage / Tableau puis Outils / Copier ; basculer ensuite sur le logiciel voulu, positionner le curseur à l'endroit souhaité et coller les données (en général par Edition / Coller).
